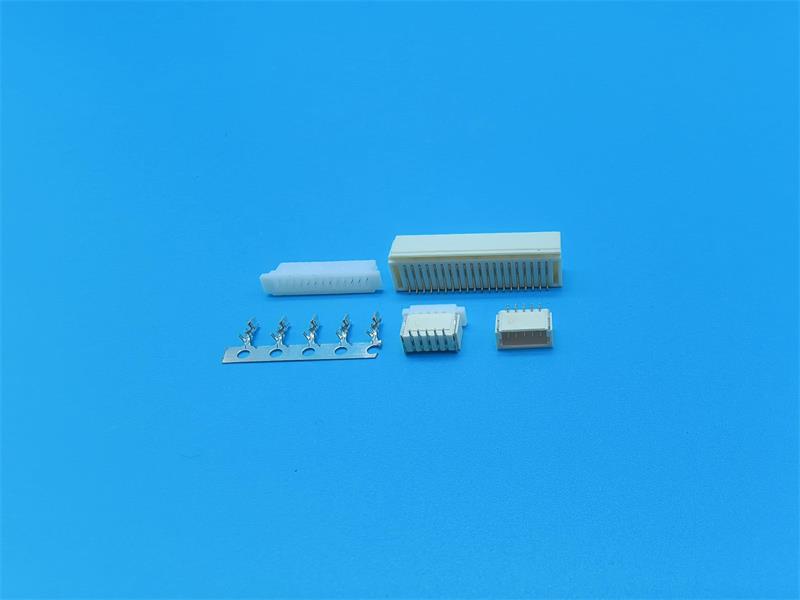

SMT連接器（Surface Mount Technology Connector）是一種專為表面貼裝技術設計的電子連接器，廣泛應用于現代電子設備的電路板組裝中。以下是關于SMT連接器的詳細介紹：
1.基本概念
SMT技術：通過回流焊工藝將元器件直接貼裝在PCB表面，無需通孔插裝，適合高密度、自動化生產。
連接器功能：用于電路板之間或電路板與外部設備（如傳感器、顯示屏、電源）的信號傳輸和電氣連接。
2.核心特點
小型化：引腳間距可小至0.4mm（如微型板對板連接器），適應緊湊設計。
高頻性能：部分型號支持10GHz以上高頻傳輸（如高速背板連接器）。
耐環境性：工業級產品常具備IP67防護，工作溫度范圍-40°C至+125°C。
自動化兼容：精密定位槽和防呆設計提升貼裝良率。
3.關鍵參數
電氣性能：額定電流（0.5A-20A）、耐壓（50V-1000V）、接觸電阻（<20mΩ）。
機械特性：插拔壽命（50-1000次）、鎖扣結構（懸臂式/翻蓋式）、端子材質（磷青銅鍍金）。
熱性能：部分汽車連接器需通過85°C/85%RH 1000小時測試。
4.典型應用場景
移動設備：FPC連接器用于折疊屏手機（如0.3mm超薄型）。
汽車電子：FAKRA連接器支持車載攝像頭信號傳輸。
工業控制：帶螺絲鎖緊的I/O接口連接器（如M12型）。
高速通信：QSFP-DD連接器實現400GbE數據傳輸。
5.選型指南
信號完整性：高速信號優先選阻抗匹配設計（如差分對間距控制）。
環境適應性：船舶設備需選用鹽霧測試2000小時以上的型號。
維護需求：醫療設備宜選帶顏色編碼的防誤插設計。
成本優化：消費類產品可選用LCP材質替代PBT以降低損耗。
6.焊接工藝要點
鋼網開孔：針對QFN封裝連接器建議采用階梯鋼網（厚度0.15mm+0.08mm）。
溫度曲線：無鉛工藝峰值溫度245±5°C，液相線以上時間50-90秒。
焊后檢測：X-ray檢查BGA型連接器的焊球塌陷情況。
7.行業標準
EIA-364：機械/環境測試標準
IEC 60512：電性能測試方法
IPC-610：可接受性標準
8.失效分析案例
案例1：5G基站連接器高頻損耗過大，原因為電鍍層厚度不足（鎳層<1μm），改進后增至2μm。
案例2：智能手表連接器斷裂，分析顯示FR-4 PCB與連接器CTE不匹配，改用柔性PCB解決。
9.發展趨勢
高頻高速：支持112Gbps PAM4信號的連接器研發
異形結構：3D-MID技術實現三維電路集成
智能診斷：集成溫度/濕度傳感器的智能連接器
建議工程師在選型時使用參數對比矩陣表，綜合評估電氣性能、機械強度、環境耐受力和成本因素，同時考慮產線現有設備兼容性。對于關鍵應用，建議進行HALT（高加速壽命測試）驗證可靠性。
